11. EIGRP(Enhanced Interior Gateway Routing Protocol)

* EIGRP(Enhanced Interior Gateway Routing Protocol)
- 개요
   : 'Network Topology 변화에 수렴 시간이 빠르다'
     ; 네트워크 상에 어떤 변동이 발생했을 때 그 변동을 해결하는 데까지 걸리는 시간이 짧다.
     ; 변화에 대한 '업데이트 패킷'을 전송함으로써 변화에 빠르게 대응할 수 있다.

   : Multiple Routed Protocol (IP, IPX, Apple talk)을 지원한다
     ; 3계층에 해당하는 Routed Protocol이다.
     ; IP를 기반으로 만들어졌다.

   : EIGRP는 Auto Summary 및 Manual Summary를 지원한다
     ; Distance Vector Routing Protocol(라우터 사이의 거리 연산)은 Classful 방식을 지원하지만
       Classless 방식도 지원한다.
     ; Maunal Summary를 통해서 축약 정보를 보낼 수 있다. (no auto summary)

   : 정상 운용 중에 적은 Network 자원을 이용해 Routing Table을 유지한다
     ; 네트워크가 안정화된 상태에서는 라우터 간의 이웃관계 유지를 위해 'Hello 패킷'만을
       전송해서 네트워크의 상태를 유지하기 때문에 최소한의 자원을 사용하게 된다.

   : Classless Routing Protocol 지원

- EIGRP Packets들과 라우팅 구성 동작
   : Hello Packet
     ; 라우팅을 하기 전에 Establish neighbor relationships(이웃관계 성립, 신뢰 관계 형성) 패킷
     ; 이웃관계를 성립하기 위해서 EIGRP 라우터는 이 패킷보내고 이웃관계 성립
     ; Ack 번호를 0을 가지고 multicast (224.0.0.10)

   : Update Packet
     ; Send routing updates(라우팅 업데이트 정보)를 보내는 패킷
     ; New neighbor 발견 시 topology table 동기화하기 위해 unicast로 통신한다.
     ; Topology Change(토폴로지 변화)가 발견되면 'multicast'로 통신한다.

   : Query Packet
     ; Ask neighbors about routing information(이웃 라우터에게 물어본 정보)를 묻기 위한 패킷
     ; 이 패킷은 항상 'multicast'로 각 라우터에게 질의된다.

   : Reply
     ; Response to query about routing information(라우팅 정보를 물어본 Query에 대한 응답)
     ; Query를 보낸 라우터에게만 응답을 보내기 때문에 unicast로 통신한다.

   : ACK
     ; 패킷(update, query, reply)들에 대해서 Acknowledgement of a reliable packet
       (해당 패킷들을 받았다는 응답)으로 사용하는 패킷이다.
     ; Nonzero ack(Ack 번호를 0을) 번호를 가진 unicast로 통신한다.

- EIGRP 설정
   : 사용법
     ; IP Routing Protocol을 위한 EIGRP 설정하기



Router(config)#router eigrp autonomous-system number (ASN)
   *ASN?
   - 라우터 자신의 네트워크를 다른 라우터가 인식할 수 있도록 해주는 '인식자'라고 보면 된다.
Router(config-router)#

     ; 연결된 Network 설정하기 (Classful Network Address를 할당한다) - RIP이랑 동일하게
Router(config-router)#network network-number
Router(config-router)#

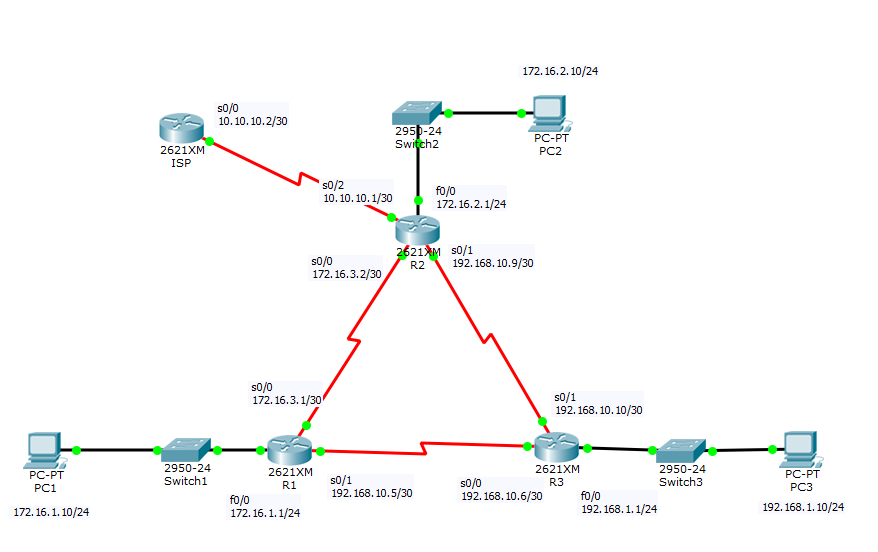

토폴로지 구성 실습

- 작업 1.
: 라우터 호스트명은 R1, R2, R3
: enable 암호는 cisco
: encapsylation HDLC
: Bandwidth는 다음과 같이 설정
- R1와 R2 연결구간의 Bandwidth는 64kbps이다.
- R1와 R3 연결구간의 Bandwidth는 2048kbps이다.
- R2와 ISP 연결구간의 Bandwidth는 1024kbps이다.
- R2와 R3 연결구간의 Bandwidth는 512kbps이다.

- 작업 2. 라우팅 프로토콜
: ASN는 65000

* 설정 확인
R1#show ip eigrp neighbors
R1#show ip eigrp topology
R1#show ip route
R1#show ip interface brife

* 설정 내용 삭제 시
R1(config)no ip address
R1(config)no router eigrp 65000

* do
do 명령어 위치에 상관없이 명령 수행
