13. 프로토콜 재분배

0. 재분배(Redistribute) - R1
 - 개요
   : 토폴로지 상에 있는 라우터들이 모두 통신이 되려면 다른 프로토콜을 사용하는 I/F와 OSPF를 사용하는
     I/F 모두 재분배를 해야만 양방향 통신이 가능하다.
   : 재분배는 '경계 라우터'에서 설정한다.

 - OSPF가 EIGRP를 인식 할 수 있도록 OSPF의 재분배를 설정
   : R4(EIGRP AS 10)에 속한 네트워크를 OSPF 내부로 재분배
   : 문법
# router ospf <prosess-id>
# redistribute <연결할 프로토콜> <ASN> subnets
   -> 서브넷팅 된 서브넷 마스크의 정보를 받아오라는 말.
   : 적용
# router ospf 1
# redistribute eigrp 10 subnets

 - EIGRP가 OSPF 인식 할 수 있도록 EIGRP의 재분배를 설정
   : OSPF에 속한 네트워크를 R4(EIGRP AS 10) 내부로 재분배
   : 문법
# router eigrp <ASN>
# redistribute <연결할 프로토콜> <process number>
   metric  ; 계산 체계가 다르기 때문에 써준다
   bandwidth  ; 대역폭
   delay ; 지연속도(초)
   reliability ; 신뢰성(TCP/IP환경에서 작업하기 때문에)
   load ; 부하도('1'이 최적)
   mtu ; 최대 전송 속도
   : 적용
# router eigrp 10
# redistribute ospf 1 metric 1544 2000 255 1 1500
  ; metric(계산 체계)이 다르기 때문에 EIGRP Metric 계산에 필요한 값을 순서대로 적어둔다.

1. 실습

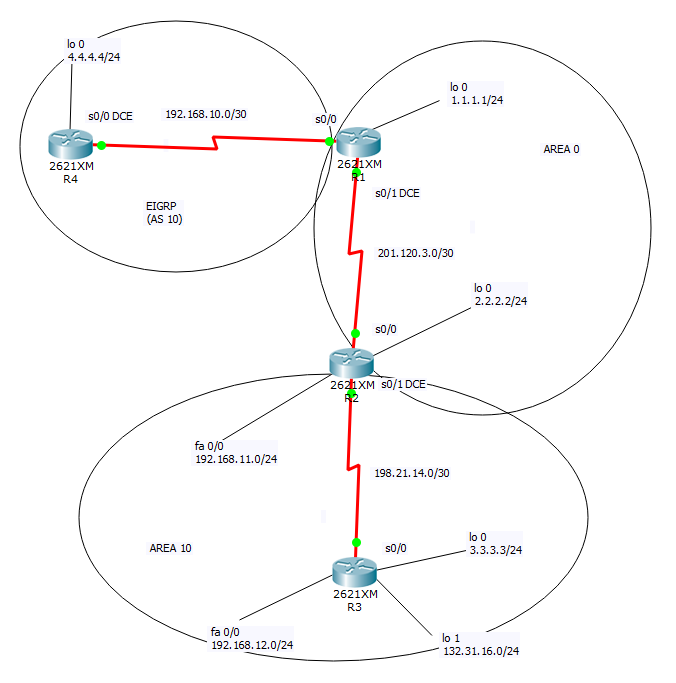

3단계 라우팅 프로토콜

<R1>
router ospf 1
router-id 1.1.1.1
network 1.1.1.0 0.0.0.255 area 0
network 201.120.3.0 0.0.0.3 area 0

router eigrp 10
no a-s
network 192.168.10.0

<재분배>
router ospf 1
redistribute eigrp 10 subnets
router eigrp 10
redistribute ospf 1 metric 1544 2000 255 1 1500


<R2>
router ospf 1
router-id 2.2.2.2
network 2.2.2.0 0.0.0.255 area 0
network 201.120.3.0 0.0.0.3 area 0
network 198.21.14.0 0.0.0.3 area 10
network 192.168.11.0 0.0.0.255 area 10

<R3>
router ospf 1
router-id 3.3.3.3
network 198.21.14.0 0.0.0.3 area 10
network 132.31.16.0 0.0.0.255 area 10
network 192.168.12.0 0.0.0.255 area 10
network 3.3.3.0 0.0.0.255 area 10

<R4>
router eigrp 10
no auto-summary
network 192.168.10.0
network 4.4.4.0
