5. Router 2대 토폴로지 구성 (Packet Tracer 실습)

Cisco에서 제공하는 Packet Tracer Student 버전을 통해

Router 2대로 서로 다른 LAN망을 WAN으로 연결하는 토폴로지(네트워크 장비 배치도)를 구성해 본다.



0. Packet Tracer 설치

   - Packet Tracer Student 버전을 찾아서 시뮬레이션해본다. (6.2 ver)

   - 최신 버전은 구매해야함...



1. 토폴로지 구성 (LAN)

end user - generic - PC 4대 불러오기

Switch 2950T - 2대

Router 2621XM - 2대로 아래와 같이 구성한다.

R1 Router 밑으로 Switch와 2대의 PC를 지정한 IP 대역으로 메모해두고

PC 클릭해서 desktop - ipconfiguration - static으로

ip 주소 / Subnet Mask / default gateway(Router LAN 쪽 IP)를 입력

Connection을 Copper Straight로 구성한다.



토폴로지

2. 통신 확인

PC1을 클릭하면 Command Prompt에 들어가서 명령을 입력할 수 있는데

PC2와의 통신을 확인하기 위해

ping 192.168.10.2 (PC2 IP주소)

4번의 신호를 보내고 응답을 받는다.



PC 설정

IP 할당

3. Router 설정

Router에서 Ethernet 포트를 Switch와 연결

Router와 Router를 연결하기 위한 Serial 포트를 장비에 삽입해 주어야 함.

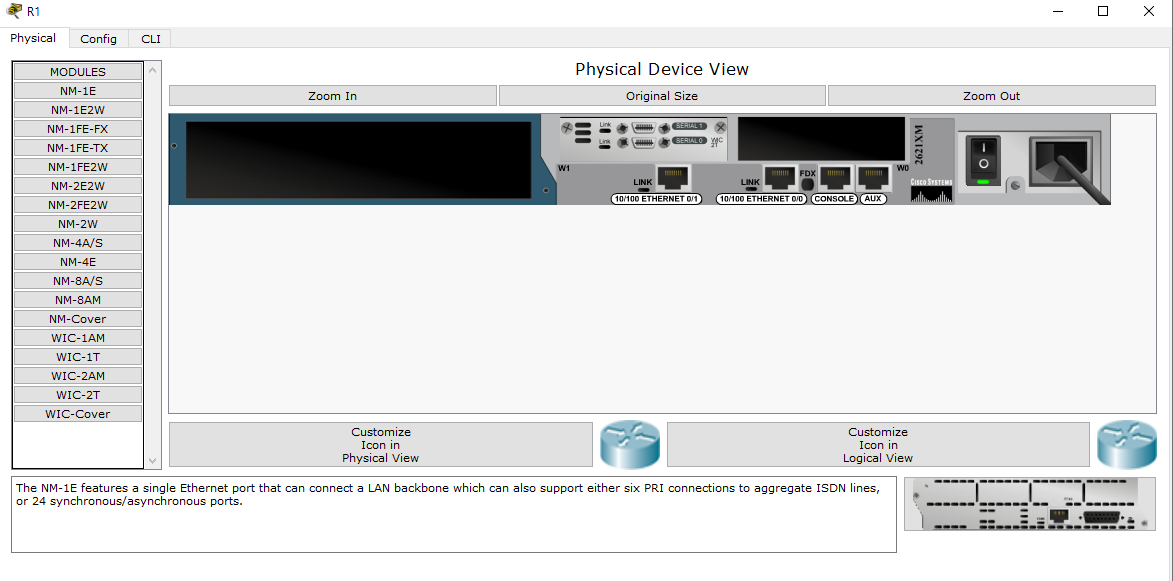

Router에 들어가 보면 Physical View에서 WAN 구성을 위한 Interface card를

작은 슬롯 쪽에 장착해주어야 함.

양쪽의 Router에 각각 WIC-2T를 선택해서 장착해주면 Serial 포트가 열리고,

서로를  Connection에서 Serial DCE로 연결해줌.



이렇게 토폴로지 구성을 다해도

여전히 PC1에서 PC3로 ping을 보내도 응답이 없음.

Static Routing을 해줘야 서로 통신 가능!!

이건 하나의 주제로 빼서 정리.
